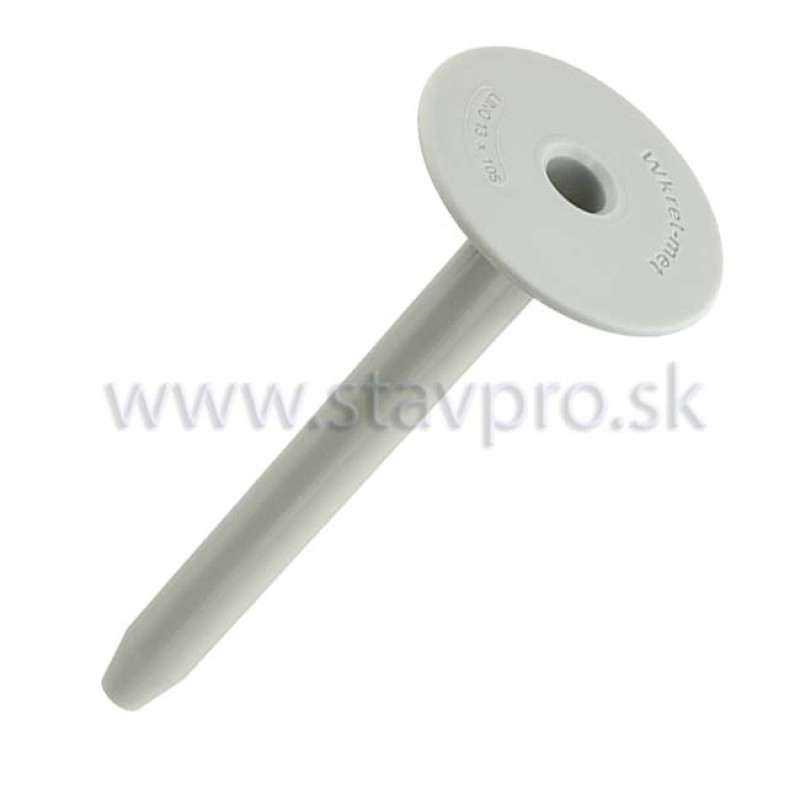

Plastová kotva na upevnenie tepelnej a hydroizolácie plochých striech LINO-13

Plastová manžeta LINO-13 v kombinácii so samoreznými skrutkami typu WSR, WSR-T-4,8×L alebo WDB, WDB-T-4,8×L slúži na upevnenie tepelnej a hydroizolácie plochých striech v teleskopickom systéme. Manžeta je vyrobená z najkvalitnejšieho polypropylénu. Teleskopické upevnenie zabraňuje predereniu hydroizolácie a špeciálne výstupky vo vnútri puzdra bránia vypadnutiu skrutky. Odporúčaná pre minerálnu vlnu, polystyrén, PIR penu, PUR penu a iné izolačné materiály. Podľa EAD 030351-00-0402 je vhodná na oceľové profilové plechy 0,50–1,75 mm, betón C12/15–C20/25, tenkostenné betónové dosky, drevo C24, OSB dosky a preglejku. Konektory majú európske technické posúdenie ETA-15/0578.

Vlastnosti produktu

• Materiál: Najkvalitnejší polypropylén – UV stabilný
• Dizajn: Teleskopický – kompenzuje pohyb izolácie
• Kompatibilita: Skrutky WSR, WSR-T-4,8×L, WDB, WDB-T-4,8×L
• Podklady: Oceľové plechy 0,50–1,75 mm, betón, drevo C24, OSB, preglejka
• Normy: EAD 030351-00-0402, ETA-15/0578

Výhody

• Teleskopický systém – zabraňuje predereniu hydroizolácie
• Vnútorné výstupky – bránia vypadnutiu skrutky
• Vysoká odolnosť voči poveternosti a UV žiareniu
• Certifikovaná kvalita podľa európskych noriem
• Balenie 100 ks – ekonomické pre veľké strešné plochy

Technické špecifikácie

Poznámka: Pracovná dĺžka manžety = dĺžka manžety – 15 mm (teleskopický efekt). Pre betónové podklady odporúčame rozperku KNX. Skrutky WDB-T-RAL vo farbe strechy na objednávku.

Aplikácie

• Upevňovanie tepelnej izolácie (EPS, XPS, minerálna vlna, PIR, PUR)
• Kotvenie hydroizolačných fólií a membrán
• Plochý strechy hál, garáží, priemyselných a občianskych budov
• Rekonštrukcie aj novostavby plochých striech

Návod na montáž

1. Určite typ a hrúbku podkladu, izolácie a hydroizolácie.
2. Vybrate vhodnú dĺžku manžety LINO-13 (kratšiu min. o 15 mm ako hrúbku izolácie).
3. Zvoľte správnu skrutku podľa podkladu (WSR/WSR-T pre plech, WDB/WDB-T pre drevo/betón).
4. Predvŕtajte otvor podľa podkladu (ak je potrebné).
5. Nasaďte manžetu na skrutku – vnútorné výstupky zafixujú skrutku.
6. Zašraubujte do podkladu (800–1500 ot./min).
7. Skontrolujte, či manžeta rovnomerne tlačí na hydroizoláciu a neotáča sa okolo osi.
8. Počet kusov/m² určte podľa technického návrhu (rohové, okrajové a stredové zóny).
9. Tip: Dodržte min. 10 mm odstup od okraja hydroizolačnej fólie.
