Podložka hrubá DIN 7349 nerez A2
- Kód produktu: D734930000030
- Dostupnosť: 2-3 dni
-
Cena s DPH od: 0,0081€ - Bez dane:0,0066€

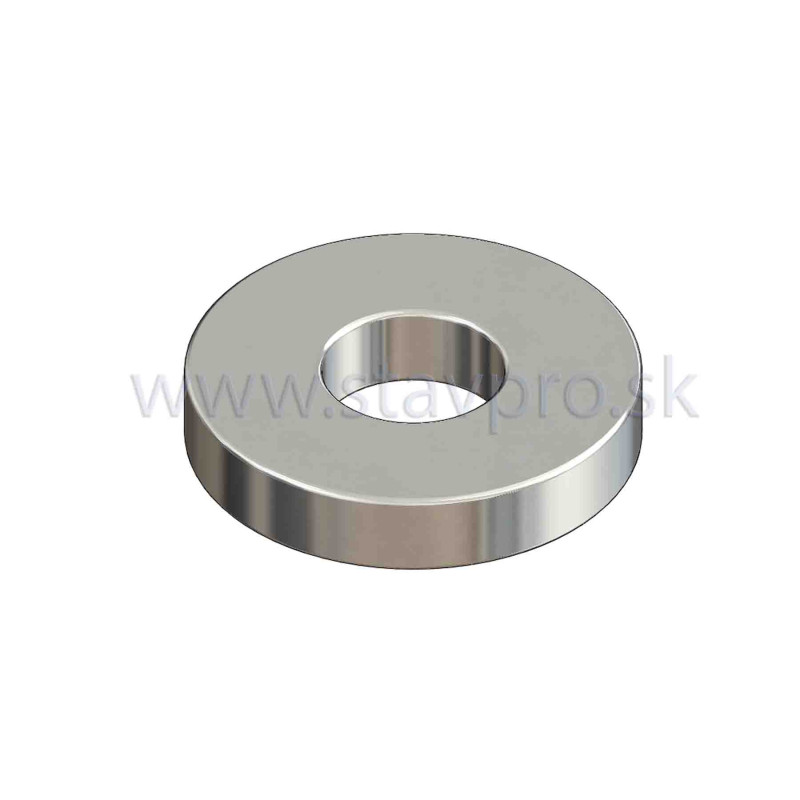

Podložka hrubá DIN 7349 A2 je hrubá plochá podložka vyrobená z nerezovej ocele A2 (AISI 304), navrhnutá na rozloženie tlaku v silových spojoch, najmä pri použití s pružnými kolíkmi (napr. DIN 1481) alebo v aplikáciách vyžadujúcich vysokú pevnosť a odolnosť proti korózii. Je ideálna pre strojárstvo, potravinársky priemysel, vonkajšie stavebné aplikácie a iné odvetvia, kde je potrebné zabrániť deformácii povrchu a zabezpečiť pevný spoj v korozívnom prostredí. Podložka je kompatibilná s metrickými skrutkami od M3 do M36.
Vyrobená je z nerezovej ocele A2, ktorá poskytuje vynikajúcu odolnosť proti korózii vo vlhkých a mierne agresívnych prostrediach, ako sú vonkajšie konštrukcie alebo potravinárske zariadenia. Jej hrubší dizajn zvyšuje odolnosť pri vysokom zaťažení.
Vlastnosti produktu
- Materiál: Nerezová oceľ A2 (AISI 304)
- Normy: DIN 7349
- Povrchová úprava: Bez povrchovej úpravy (nerez)
- Tvar: Plochá, hrubá
- Rozmery závitu: M3 až M36
Výhody
- Vysoká odolnosť proti korózii v náročných prostrediach
- Hrubší dizajn pre zvýšenú pevnosť a rozloženie tlaku
- Ochrana povrchu pred poškodením a deformáciou
- Vhodná pre silové spoje a pružné kolíky
- Kompatibilita so štandardnými metrickými skrutkami
Technické špecifikácie
| Rozmer závitu | d1 (mm) | d2 (mm) | s (mm) | Hmotnosť (g/ks) |
|---|---|---|---|---|
| M3 | 3.2 | 9 | 1.0 | 0.44 |
| M4 | 4.3 | 12 | 1.6 | 1.24 |
| M5 | 5.3 | 15 | 2.0 | 2.30 |
| M6 | 6.4 | 17 | 3.0 | 4.50 |
| M8 | 8.4 | 21 | 4.0 | 9.00 |
| M10 | 10.5 | 25 | 4.0 | 13.00 |
| M12 | 13.0 | 30 | 6.0 | 27.00 |
| M16 | 17.0 | 40 | 6.0 | 47.00 |
| M20 | 21.0 | 44 | 8.0 | 77.00 |
| M24 | 25.0 | 50 | 10.0 | 125.00 |
| M30 | 31.0 | 60 | 12.0 | 215.00 |
| M36 | 37.0 | 68 | 12.0 | 280.00 |
Poznámky: Rozmery sú uvedené v milimetroch. Tolerancia rozmerov a hmotnosti je ±5 %. Hmotnosť je orientačná a môže sa líšiť podľa výrobcu. Pre vysoko agresívne prostredie (napr. morské) odporúčame variant A4.
Aplikácie
- Strojárstvo (napr. spoje s pružnými kolíkmi)
- Potravinársky priemysel (napr. hygienické spoje)
- Vonkajšie stavebné konštrukcie (napr. zábradlia, fasády)
- Výroba zariadení a prípravkov
- Námorné a chemické aplikácie (napr. zariadenia vystavené vlhkosti)
Návod na použitie
- Kontrola produktu: Pred použitím skontrolujte podložku na poškodenie alebo výrobné chyby.
- Výber skrutky: Použite skrutku s metrickým závitom zodpovedajúcim rozmeru podložky (M3–M36).
- Inštalácia: Umiestnite podložku medzi hlavu skrutky/maticu a povrch materiálu pred utiahnutím.
- Utiahnutie: Upevnite spoj štandardným kľúčom alebo skrutkovačom, aby bol pevný a stabilný.
- Údržba: Pravidelne kontrolujte spoj na uvoľnenie a čistite od nečistôt.
Varianty produktu
| Produkt | Kód produktu | Rozmer | Balenie | Dostupnosť | Cena bez DPH | Cena s DPH | Košík |
|---|---|---|---|---|---|---|---|
|
D734930000030 | M3 | 1000 | 2-3 dni | 0,0066€ | 0,0081€ |
|
|
|
D734930000040 | M4 | 1000 | 2-3 dni | 0,0142€ | 0,0175€ |
|
|
|
D734930000050 | M5 | 1000 | 2-3 dni | 0,0221€ | 0,0272€ |
|
|
|
D734930000060 | M6 | 500 | 2-3 dni | 0,0393€ | 0,0483€ |
|
|
|
D734930000080 | M8 | 500 | 2-3 dni | 0,0780€ | 0,0959€ |
|
|
|
D734930000100 | M10 | 200 | 2-3 dni | 0,1317€ | 0,1620€ |
|
|
|
D734930000120 | M12 | 200 | 2-3 dni | 0,2438€ | 0,2999€ |
|
|
|
D734930000160 | M16 | 50 | 2-3 dni | 0,4084€ | 0,5023€ |
|
|
|
D734930000200 | M20 | 25 | 2-3 dni | 0,7426€ | 0,9134€ |
|
|
|
D734930000220 | M22 | 20 | 2-3 dni | 1,2585€ | 1,5480€ |
|
|
|
D734930000240 | M24 | 10 | 2-3 dni | 1,4511€ | 1,7849€ |
|
