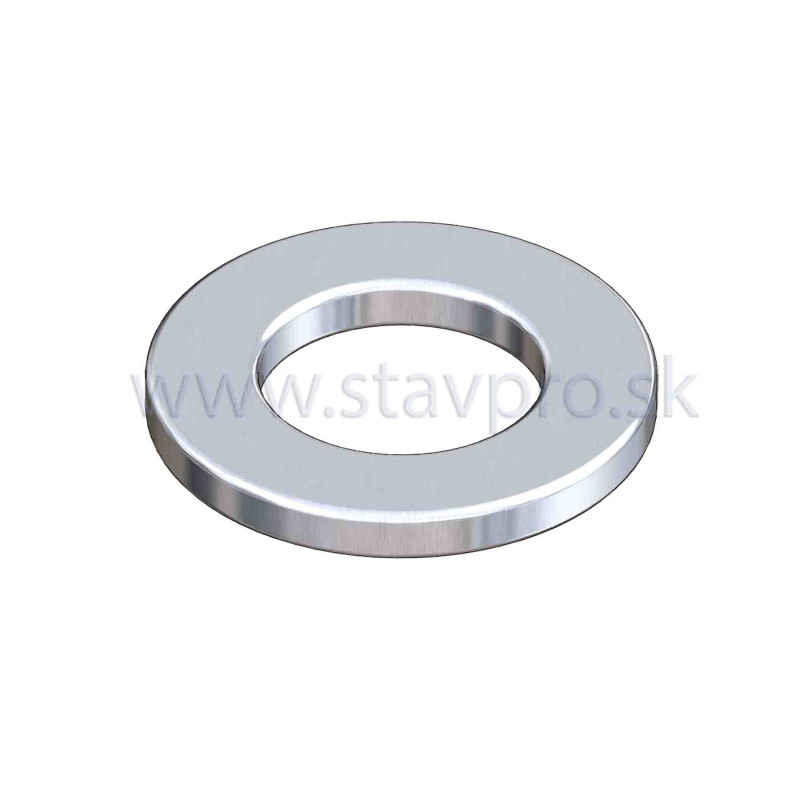

Podložky pre skutky s valcovou hlavou DIN 433 pozinkovaná
- Kód produktu: D433200000020
- Dostupnosť: 2-3 dni
-
Cena s DPH od: 0,0055€ - Bez dane:0,0045€
Podložka plochá DIN 433 zinkovaná je úzka plochá podložka navrhnutá na použitie v skrutkových spojoch, kde je potrebná zvýšená stabilita a ochrana povrchu. Vďaka menšiemu vonkajšiemu priemeru je ideálna pre aplikácie s obmedzeným priestorom, ako sú presné strojné konštrukcie, elektronika alebo nábytkárstvo. Podložka rovnomerne rozkladá tlak skrutky alebo matice, čím zabraňuje poškodeniu materiálu a uvoľneniu spoja. Je kompatibilná s metrickými skrutkami od M1.6 do M20.
Vyrobená je z ocele s galvanickou zinkovou povrchovou úpravou, ktorá poskytuje základnú ochranu proti korózii spôsobenú vlhkosťou. Tento typ podložky je vhodný na použitie v interiéri alebo v menej agresívnych vonkajších podmienkach. Objednávky expedujeme do 24 hodín a ponúkame 3% zľavu pre registrovaných zákazníkov.
Vlastnosti produktu
- Materiál: Oceľ
- Normy: DIN 433, ČSN 021701, ISO 7092, UNI 6593
- Povrchová úprava: Galvanický zinok (biely)
- Tvar: Plochá, úzka
- Rozmery závitu: M1.6 až M20
Výhody
- Rovnomerné rozloženie tlaku skrutkového spoja
- Ochrana povrchu pred poškodením a deformáciou
- Odolnosť proti korózii vďaka zinkovej úprave
- Vhodná pre aplikácie s obmedzeným priestorom
- Kompatibilita so štandardnými metrickými skrutkami
Technické špecifikácie
| Rozmer závitu | d1 (mm) | d2 (mm) | s (mm) | Hmotnosť (g/ks) |
|---|---|---|---|---|
| M1.6 | 1.8 | 3.5 | 0.3 | 0.01 |
| M2 | 2.2 | 4.5 | 0.3 | 0.02 |
| M2.5 | 2.7 | 5.0 | 0.5 | 0.04 |
| M3 | 3.2 | 6.0 | 0.5 | 0.06 |
| M4 | 4.3 | 8.0 | 0.5 | 0.10 |
| M5 | 5.3 | 9.0 | 0.5 | 0.13 |
| M6 | 6.4 | 11.0 | 0.5 | 0.20 |
| M8 | 8.4 | 15.0 | 0.5 | 0.35 |
| M10 | 10.5 | 18.0 | 0.8 | 0.70 |
| M12 | 12.5 | 20.0 | 1.0 | 1.10 |
| M16 | 16.5 | 28.0 | 1.0 | 2.00 |
| M20 | 20.5 | 34.0 | 1.0 | 3.00 |
Tabuľka obsahuje technické špecifikácie podložky plochej DIN 433 zinkovanej.
Poznámky: Rozmery sú uvedené v milimetroch. Tolerancia rozmerov a hmotnosti je ±5 %. Hmotnosť je orientačná a môže sa líšiť podľa výrobcu. Pre použitie vo vysoko korozívnom prostredí odporúčame nerezové varianty A2/A4.
Aplikácie
- Presné strojné konštrukcie (napr. montáž zariadení)
- Elektronika a elektrotechnika (napr. upevnenie komponentov)
- Nábytkárstvo (napr. spoje s obmedzeným priestorom)
- Stavebníctvo (napr. kovové rámy, konštrukcie)
- Domáce a hobby projekty (napr. montáž políc, zariadení)
Varianty produktu
| Produkt | Kód produktu | Rozmer | Balenie | Dostupnosť | Cena bez DPH | Cena s DPH | Košík |
|---|---|---|---|---|---|---|---|
|
D433200000020 | M2 | 100 | 2-3 dni | 0,0045€ | 0,0055€ |
|
|
|
D433200000025 | M2,5 | 100 | 2-3 dni | 0,0083€ | 0,0102€ |
|
|
|
D433200000030 | M3 | 100 | 2-3 dni | 0,0023€ | 0,0028€ |
|
|
|
D433200000040 | M4 | 100 | 2-3 dni | 0,0031€ | 0,0038€ |
|
|
|
D433200000050 | M5 | 100 | 2-3 dni | 0,0059€ | 0,0073€ |
|
|
|
D433200000060 | M6 | 100 | 2-3 dni | 0,0161€ | 0,0198€ |
|
|
|
D433200000080 | M8 | 100 | 2-3 dni | 0,0259€ | 0,0319€ |
|
|
|
D433200000100 | M10 | 100 | 2-3 dni | 0,0155€ | 0,0191€ |
|
|
|
D433200000120 | M12 | 50 | 2-3 dni | 0,0238€ | 0,0293€ |
|
|
|
D433200000140 | M14 | 50 | 2-3 dni | 0,0755€ | 0,0929€ |
|
|
|
D433200000160 | M16 | 50 | 2-3 dni | 0,0523€ | 0,0643€ |
|
|
|
D433200000180 | M18 | 50 | 2-3 dni | 0,0826€ | 0,1016€ |
|
|
|
D433200000200 | M20 | 25 | 2-3 dni | 0,1374€ | 0,1690€ |
|
|
|
D433200000240 | M24 | 10 | 2-3 dni | 0,2924€ | 0,3597€ |
|
|
|
D433200000300 | M30 | 5 | 2-3 dni | 0,3860€ | 0,4748€ |
|
