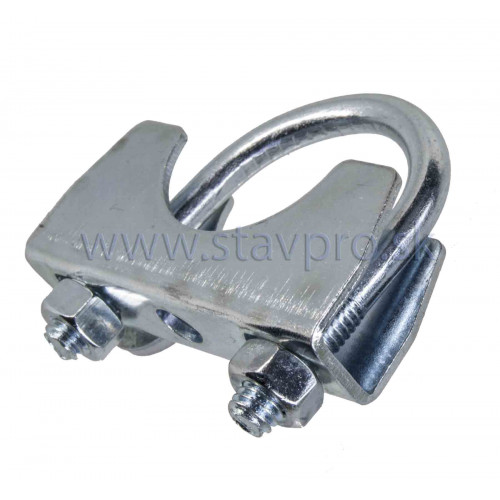

CSA oblúk U so strmenom
- Kód produktu: T056000002206
- Dostupnosť: 2-3 dni
-
Cena s DPH od: 1,2237€ - Bez dane:0,9949€
CSA oblúk U so strmenom ZB je ocelový spojovací prvok navrhnutý pre jednoduché upevnenie trubiek a tyčí rôznych priemerov. Vyrába sa z ocele s pozinkovanou úpravou, ktorá zaisťuje odolnosť voči korózii, a je ideálny pre stavebné a remeselné aplikácie v interiéri aj exteriéri.
Vlastnosti produktu
- Použitie: Upevnenie trubiek a tyčí rôznych priemerov
- Materiál: Oceľ
- Povrchová úprava: Pozinkovanie
- Upevnenie: Príšrubovacie so strmenom
Výhody
- Jednoduchá montáž a univerzálne použitie
- Vysoká odolnosť voči korózii
- Stabilné upevnenie trubiek a tyčí
- Vhodný pre rôzne priemery a aplikácie
Technické špecifikácie
| Polomer (palce) | Polomer (dt) | d (mm) | L (mm) | h (mm) | Váha (g) |
|---|---|---|---|---|---|
| 1/4" | 21.7 | M6 | 42 | 15 | - |
| 1/2" | 27.1 | M6 | 48 | 15 | - |
| 1" | 43.7 | M8 | 69 | 20 | - |
| 1 1/2" | 48.6 | M8 | 81 | 25 | - |
| 2" | 60.7 | M8 | 93 | 25 | - |
| 3" | 89.4 | M8 | 121 | 25 | - |
Tabuľka obsahuje technické špecifikácie oblúka U so strmenom ZB. Váha nie je uvedená a vyžaduje doplnenie od výrobcu.
Poznámky: Rozmery d, L a h sú uvedené v milimetroch. Polomer (dt) a polomer (palce) sú aproximatívne hodnoty. Dodržiavajte bezpečnostné predpisy pri montáži.
Technické špecifikácie
| Kód | M | Rozsah (mm) | Palce | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | ks/pcc |
|---|---|---|---|---|---|---|---|---|---|
| 1" | M8 | 21-25 | 1" | 54 | 35 | 48 | 25 | 25 | 70 |
| 1 1/4" | M8 | 28-32 | 1 1/4" | 60 | 40 | 57 | 32 | 32 | 85 |
| 1 1/2" | M8 | 33-38 | 1 1/2" | 67 | 45 | 62 | 32 | 38 | 90 |
| 1 3/4" | M8 | 40-45 | 1 3/4" | 75 | 55 | 65 | 32 | 45 | 100 |
| 2" | M8 | 47-52 | 2" | 80 | 60 | 70 | 40 | 52 | 120 |
| 2 1/2" | M10 | 60-65 | 2 1/2" | 93 | 75 | 90 | 40 | 65 | 215 |
| 2 3/4" | M10 | 71-76 | 2 3/4" | 106 | 85 | 100 | 40 | 76 | 260 |
Tabuľka obsahuje technické špecifikácie oblúka U so strmenom.
Poznámky: M = metrický závit / metric thread, d = 7mm/9mm – priemer drôtu / wire diameter, E = výška závitu / thread height. F/G = 9,5mm/15mm – šodý rozmér pre všetky veľkosti / same size for all sizes. Oceľ S275JR, hrúbka 5,6 mm, Re 275 MPa, forget steel St 44-2. Dodržiavajte bezpečnostné predpisy pri montáži.
Aplikácie
- Upevnenie trubiek a tyčí rôznych priemerov
- Použitie v stavebníctve a remeslách
- Stabilizácia potrubných systémov
Varianty produktu
| Produkt | Kód produktu | Rozmer | Balenie | Dostupnosť | Cena bez DPH | Cena s DPH | Košík |
|---|---|---|---|---|---|---|---|
|
T056000002206 | Ø22 M6 1/2" | 1 | 2-3 dni | 0,9949€ | 1,2237€ |
|
|
|
T056000002706 | Ø27 M6 3/4" | 1 | 2-3 dni | 1,0534€ | 1,2957€ |
|
|
|
T056000003406 | Ø34 M6 1" | 1 | 2-3 dni | 1,3392€ | 1,6472€ |
|
|
|
T056000003408 | Ø34 M8 1" | 1 | 2-3 dni | 0,8940€ | 1,0996€ |
|
|
|
T056000004206 | Ø42 M6 1 1/4" | 1 | 2-3 dni | 1,4948€ | 1,8386€ |
|
|
|
T056000004208 | Ø42 M8 1 1/4" | 1 | 2-3 dni | 0,9834€ | 1,2096€ |
|
|
|
T056000004908 | Ø49 M8 1 1/2" | 1 | 2-3 dni | 1,0803€ | 1,3288€ |
|
|
|
T056000005608 | Ø56 M8 1 3/4" | 1 | 2-3 dni | 1,2293€ | 1,5120€ |
|
|
|
T056000006008 | Ø60 M8 2" | 1 | 2-3 dni | 1,4155€ | 1,7411€ |
|
|
|
T056000007608 | Ø76 M8 2 1/2" | 1 | 2-3 dni | 2,8384€ | 3,4912€ |
|
|
|
T056000007610 | Ø76 M10 2 1/2 | 1 | 2-3 dni | 2,2350€ | 2,7491€ |
|
|
|
T056000009008 | Ø90 M8 3" | 1 | 2-3 dni | 3,3139€ | 4,0761€ |
|
|
|
T056000009010 | Ø90 M10 3" | 1 | 2-3 dni | 2,6075€ | 3,2072€ |
|
